Назначение и сферы применения дренажных емкостей
Подземные дренажные емкости ЕП и ЕПП предназначены для безопасного сбора и временного хранения различных жидкостей в промышленности. Наше производство емкостей охватывает широкий спектр задач для обеспечения экологической безопасности предприятий.
Основные сферы применения:
- Нефтегазовая отрасль - сбор аварийных проливов светлых и темных нефтепродуктов с технологических установок, прием подтоварной воды из резервуарных парков. Емкости ЕП устанавливаются под вертикальными резервуарами РВС для сбора протечек.
- Химическая промышленность - отвод промышленных стоков, загрязненных химическими веществами, сбор конденсата из трубопроводов и аппаратов. Подземная дренажная емкость обеспечивает герметичное хранение агрессивных жидкостей.
- Энергетический комплекс - сбор остатков топлива и технических жидкостей на котельных, ТЭС и других энергообъектах. Конструкция емкости ЕПП с подогревом предотвращает замерзание содержимого в зимний период.
- Автозаправочные станции - прием дренажных стоков с топливораздаточных колонок, сбор остатков топлива при техническом обслуживании оборудования. Горизонтальные ЕП компактно размещаются под землей.
- Машиностроительные предприятия - сбор отработанных масел, СОЖ и других технических жидкостей. Наш каталог емкостей включает модели различных объемов для разных производственных задач.
Подземные емкости ЕП и ЕПП работают в диапазоне температур от -40°С до +60°С, что позволяет эксплуатировать их в различных климатических условиях по всей территории России.
Завод ГОСТ Металл производит дренажные емкости с соблюдением всех технологических требований и стандартов качества. Мы изготавливаем подземные емкости ЕП и ЕПП по индивидуальным техническим заданиям, обеспечивая полное соответствие проектной документации и требованиям безопасности.
Рассчитать стоимость
Вы получите индивидуальное предложение со скидкой 5%

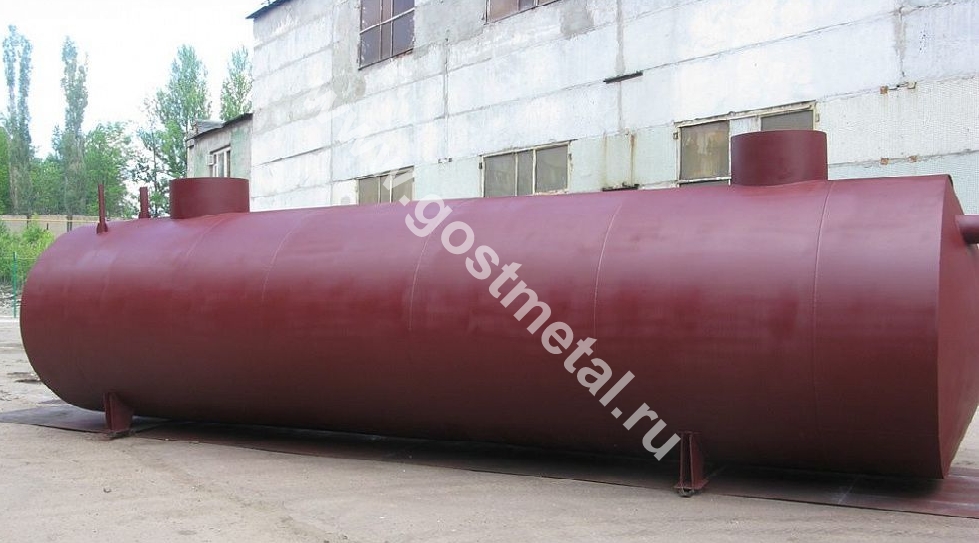

Конструкция и исполнение дренажных емкостей ЕП/ЕПП
Дренажные резервуары изготавливаются в горизонтальном исполнении из углеродистой стали марок Ст3сп5 или 09Г2С по ГОСТ Р 52630-2012. Конструкция обеспечивает надежность эксплуатации в подземных условиях при воздействии грунтовых нагрузок.
Основные конструктивные элементы:
- Корпус - цилиндрическая обечайка из листовой стали толщиной 4-6 мм в зависимости от объема. Продольные и кольцевые сварные швы выполняются автоматической сваркой под флюсом.
- Днища - конические или плоские, в зависимости от объема резервуаров ЕП. Толщина днищ составляет 4-5 мм, что обеспечивает прочность конструкции при подземной установке.
- Люк-лаз - диаметром 600 мм с крышкой для проведения технического обслуживания. Оснащается уплотнительными элементами для обеспечения герметичности емкости ЕП.
- Патрубки - входной и выходной штуцеры диаметром от 100 до 200 мм с фланцевым соединением. Количество и расположение патрубков определяется техническим заданием заказчика.
- Опоры - металлические седловые опоры для равномерного распределения нагрузки на основание. Конструкция опор рассчитана на полную массу заполненной емкости.
Отличия емкостей ЕПП:
В подогреваемых емкостях ЕПП дополнительно устанавливается система обогрева - саморегулирующийся греющий кабель мощностью 30-40 Вт/м. Кабель размещается по днищу и нижней части корпуса, предотвращая замерзание содержимого при температуре до -40°С.
Материальное исполнение:
- Ст3сп5 - стандартное исполнение для большинства нефтепродуктов и технических жидкостей.
- 09Г2С - для работы в расширенном температурном диапазоне от -40°С до +60°С.
- 12Х18Н10Т (нержавеющая сталь) - для агрессивных химических сред и повышенных требований к коррозийной стойкости.
Антикоррозийная защита:
Наружная поверхность покрывается битумной мастикой или эпоксидной эмалью. Внутренняя защита выполняется цинконаполненными грунтовками и эмалями в зависимости от типа хранимой жидкости.
Колодец обслуживания из полимерных материалов устанавливается над люком-лазом для обеспечения доступа к емкости с поверхности земли.
Технические характеристики и чертежи
Наше производство емкостей включает типовые модели объемом от 3 до 100 м³. Все подземные дренажные емкости проектируются на рабочее давление 0,07 МПа и полное разрежение.
| Модель | Объем, м³ | Диаметр, мм | Длина, мм | Толщина стенки/днища, мм | Масса ЕП, кг | Масса ЕПП, кг | Люки, шт |
|---|---|---|---|---|---|---|---|
| ЕП-3 | 3 | 1200 | 2800 | 4/4 | 650 | 710 | 1 |
| ЕП-5 | 5 | 1400 | 3200 | 4/4 | 890 | 950 | 1 |
| ЕП-8 | 8 | 1600 | 4000 | 5/5 | 1240 | 1320 | 1 |
| ЕП-16 | 16 | 2000 | 5000 | 5/5 | 1980 | 2080 | 1 |
| ЕП-25 | 25 | 2200 | 6500 | 6/5 | 2850 | 2980 | 2 |
| ЕП-40 | 40 | 2600 | 7500 | 6/6 | 4200 | 4350 | 2 |
| ЕП-63 | 63 | 3000 | 8800 | 6/6 | 5940 | 6150 | 2 |
| ЕП-100 | 100 | 3200 | 12000 | 8/6 | 8650 | 8900 | 2 |
Дополнительная комплектация:
- Насосный агрегат для откачки содержимого.
- Датчик уровня и сигнализатор переполнения.
- Дыхательная арматура для выравнивания давления.
- Лестница и площадка обслуживания.
- Анкерное крепление для предотвращения всплытия.
- Гидроизоляция швов и соединений.
Все емкости изготавливаются в климатическом исполнении У, УХЛ или ХЛ в зависимости от региона эксплуатации. Срок службы подземных дренажных емкостей составляет не менее 25 лет при соблюдении правил эксплуатации.
К каждой емкости прилагается паспорт изделия, сертификат соответствия и монтажный чертеж. Возможно изготовление нестандартных емкостей по чертежам заказчика с соблюдением требований ГОСТ Р 52630-2012.
Производство, доставка и монтаж под ключ
Правильный расчет и подбор дренажных емкостей играет определяющую роль в обеспечении экологической безопасности промышленного предприятия. Специалисты нашей компании изготовят их по вашим техническим условиям из высококачественных материалов. Наличие собственного транспортного парка позволяет осуществлять доставку продукции крупных габаритов в любой уголок России и стран СНГ.
Этапы работы с нами:
- Техническое консультирование и расчеты объема емкости.
- Разработка проектной документации и чертежей.
- Изготовление на заводе с контролем качества на всех этапах.
- Доставка собственным транспортом до объекта.
- Профессиональный монтаж с соблюдением технологии.
- Проведение гидроиспытаний и сдача в эксплуатацию.
Мы стремимся сделать процесс заказа дренажной емкости максимально простым и прозрачным для заказчика. Вы можете рассчитать стоимость и заказать подземную емкость ЕП или ЕПП прямо на сайте через онлайн форму расчета стоимости выше.
Вопросы ответы поемкостям для дренажа
В чем разница между ЕП и ЕПП?
ЕП - обычная подземная дренажная емкость. ЕПП дополнительно оснащается системой электрообогрева - саморегулирующийся греющий кабель предотвращает замерзание содержимого при минусовой температуре. Подогреваемые емкости ЕПП ставят в северных регионах.
Какую защиту от коррозии выбрать для нефтепродуктов?
Для нефтепродуктов используем внутреннее покрытие цинконаполненной грунтовкой и эпоксидной эмалью. Снаружи наносим битумную мастику толщиной 4-6 мм. Если среда агрессивная - рекомендуем нержавеющую сталь 12Х18Н10Т.
С какими документами поставляется емкость?
Каждая дренажная емкость идет с паспортом изделия, сертификатом соответствия ГОСТ Р 52630-2012, монтажным чертежом и инструкцией. При нужде оформляем декларацию соответствия техрегламенту.
Как установить подземную емкость правильно?
Копаете котлован, делаете песчаную подушку, ставите емкость на опоры и засыпаете с уплотнением. Глубина должна исключить промерзание. Нужен колодец обслуживания и анкерное крепление от всплытия.
Изготавливаете емкости по нашим размерам?
Да, делаем нестандартные емкости по вашим чертежам. Можем изменить расположение патрубков, тип днищ, материал под конкретные условия эксплуатации. Все согласно техзаданию.
Сколько прослужат ваши дренажные емкости?
При нормальной эксплуатации и обслуживании - минимум 25 лет. Гарантия действует 12 месяцев с ввода в работу или 18 месяцев с отгрузки с завода.
Как устроен подогрев в ЕПП?
Ставим саморегулирующийся греющий кабель, который сам меняет мощность при изменении температуры. Прокладываем по днищу и нижней части корпуса, подключаем к 220В через терморегулятор.
Что нужно учесть при выборе места установки?
Площадка должна иметь уклон для стока дождевой воды. Грунтовые воды не могут подниматься выше днища емкости. Предусмотрите подъезд для крана и отступ 3 метра от построек.
