Что такое кожухотрубчатый теплообменный аппарат
Кожухотрубчатый теплообменник — это промышленный аппарат для теплообмена между двумя рабочими средами через стенку трубного пучка. Одна среда движется внутри труб, вторая омывает их снаружи в межтрубном пространстве. Такая схема выдерживает давление до 4.0 МПа и температуру до 550°C, чего не может пластинчатое или сварное оборудование.
На НПЗ, в нефтехимии и энергетике кожухотрубчатые теплообменники остаются базовым решением для нагрева, охлаждения, конденсации пара и испарения технологических потоков. Конструкция допускает работу с агрессивными и загрязнёнными средами, ремонтопригодна и служит до 20 лет при правильном подборе материального исполнения.
Гид по выбору конструкции аппарата
Тип конструкции подбирается по разнице температур труб и кожуха, характеру рабочих сред и требованиям к чистке. Ошибка приведёт к разрушению трубной системы при пуске — инженеры завода подберут вариант по опросному листу.
С неподвижными трубными решётками (Н)
Применяем при разнице температур до 60°C. Трубы развальцованы и приварены к решёткам. Простая надёжная конструкция для чистых сред: воды, пара, неагрессивных газов.

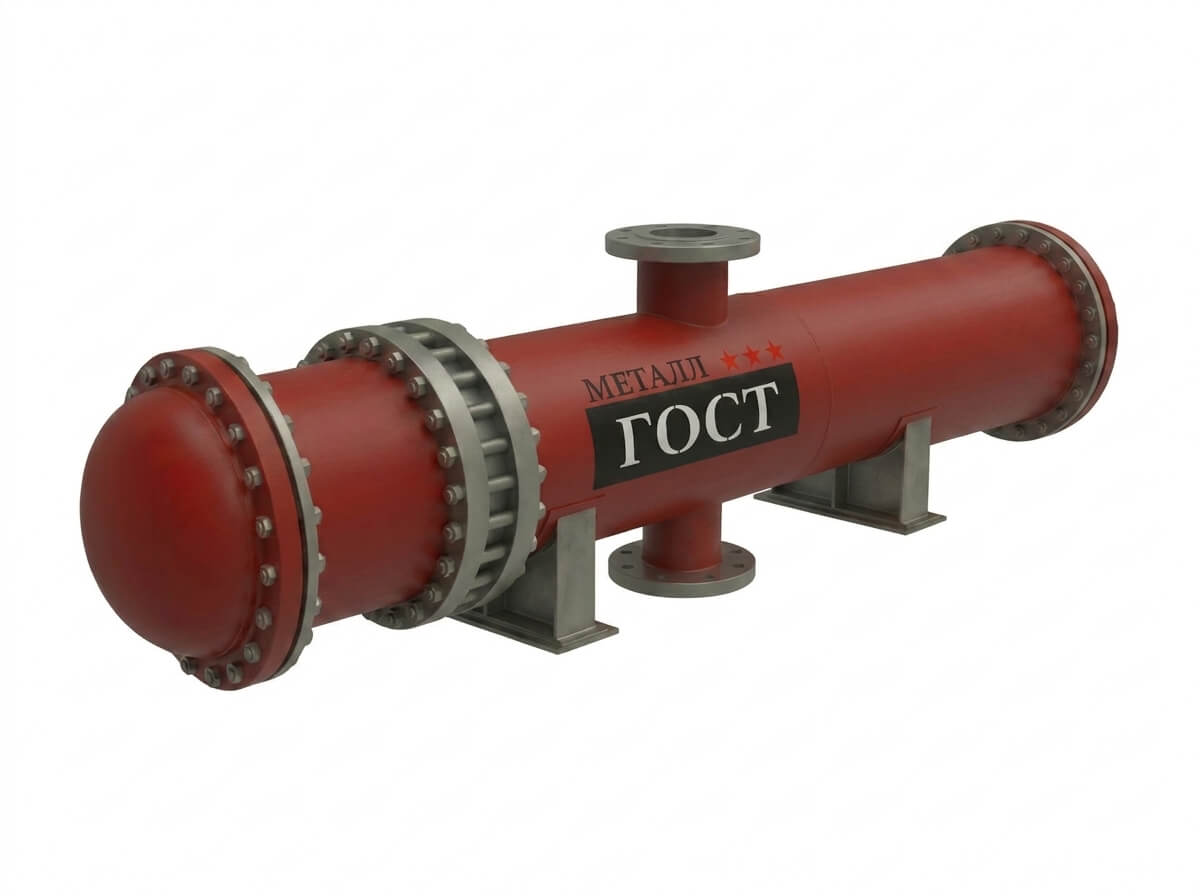

С компенсатором на кожухе (К)
Линзовый компенсатор гасит температурное удлинение труб. Применяем при разнице температур свыше 60°C — там, где жёсткие решётки разорвало бы при пуске.
С плавающей головкой (П)
Один конец пучка свободно перемещается внутри кожуха. Пучок легко извлекается для механической чистки. Подходит для загрязнённых сред НПЗ — мазута, гудрона, вязких нефтепродуктов.
С U-образными трубами (У)
Пучок из U-образных труб закреплён в одной решётке и свободно расширяется. Работает при температуре до 550°C — применяем для пара высокого давления и маслосистем турбин.
Сравнительная таблица типов конструкции
| Параметр | Тип Н (ТНГ, ТНВ) | Тип К (ТКГ, ТКВ) | Тип П | Тип У |
| Разность температур | до 60°C | свыше 60°C | без ограничений | до 550°C |
| Рабочее давление | до 4.0 МПа | до 1.6 МПа | до 6.4 МПа | до 6.4 МПа |
| Чистка межтрубного пространства | только химическая | только химическая | механическая (пучок извлекается) | только химическая |
| Стоимость относительно типа Н | базовая | +15-20% | +30-50% | +20-30% |
| Сложность ремонта | средняя | средняя | низкая | высокая |
| Применение | чистые среды, стабильные режимы | циклические режимы, большие ΔT | загрязнённые среды НПЗ | пар высокого давления, газы |
| Производство по ТУ 3612 | да | да | по индивидуальному ТЗ | по индивидуальному ТЗ |
Тип Н подходит для 70% типовых задач - стабильные процессы с чистыми теплоносителями. Тип К выбирается при больших температурных перепадах. Конструкторский отдел подберёт оптимальную конструкцию по опросному листу бесплатно за 1-3 рабочих дня.
Расшифровка маркировки
Маркировка кожухотрубчатого аппарата записывается в стандартизованном виде. Разберём на примере 800ТКГ-1.6-М8/25Г-3-2-У
- 800 — диаметр кожухаВнутренний диаметр в миллиметрах. Типоразмерный ряд: 159, 273, 325, 400, 600, 800, 1000, 1200, 1400 мм.
- Т — назначение аппаратаТ — теплообменник, Х — холодильник, К — конденсатор, И — испаритель.
- К — тип конструкцииН — неподвижные решётки, К — компенсатор на кожухе, П — плавающая головка, У — U-образные трубы.

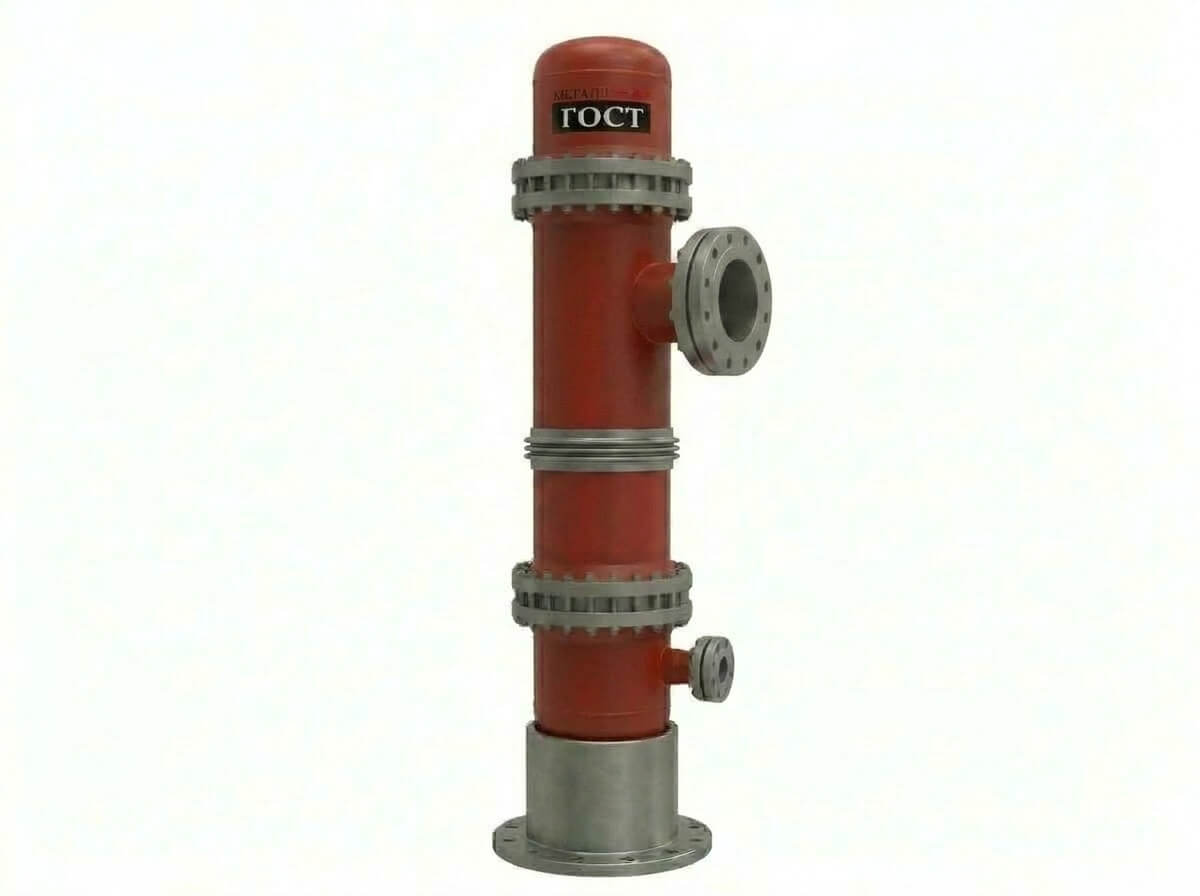

- Г — расположениеГ — горизонтальный, В — вертикальный.
- 1.6 — условное давление, МПаСтандартный ряд: 0.6 / 1.0 / 1.6 / 2.5 / 4.0 МПа.
- М8/25Г — материал и трубыМ8 — материальное исполнение по ТУ. 25Г — наружный диаметр труб 25 мм, гладкие (П — профилированные).
- 3-2-У — длина, ходы, климат3 — длина труб в метрах, 2 — число ходов по трубному пространству, У — климатическое исполнение.
Технические возможности завода
Завод ГОСТ Металл выпускает промышленные кожухотрубчатые теплообменные аппараты полного типоразмерного ряда - теплообменники, холодильники, конденсаторы и испарители по ТУ 3612-024-00220302-02 на двух собственных площадках в Протвино и Новомосковске. Работаем с углеродистыми, низколегированными, нержавеющими сталями и титановыми сплавами.
- Диаметры кожуха: 159, 273, 325, 400, 600, 800, 1000, 1200, 1400 мм
- Условное давление: 0.6 / 1.0 / 1.6 / 2.5 / 4.0 МПа
- Длина теплообменных труб: от 1000 до 9000 мм
- Площадь поверхности теплообмена: от 1 до 1200 м²
- Диаметры труб в пучке: 20×2, 25×2, 25×2.5 мм
- Рабочая температура среды: от −60°C до +550°C
- Расчётный срок службы: до 20 лет
Материальные исполнения
Материальное исполнение подбирается по агрессивности и температуре рабочих сред. Ошибка на этапе выбора стали приводит к коррозионному разрушению трубного пучка за 1–2 года эксплуатации.
| Исполнение | Кожух / решётки | Трубный пучок | Применение |
| М1 | Ст3сп / 16ГС | Сталь 20 | Вода, пар, неагрессивные газы |
| М2 | 16ГС | Сталь 20 | Аналогично М1, повышенная прочность |
| М3 | 09Г2С | Сталь 20 | Низкие температуры до -40°C |
| М4 | 09Г2С | Сталь 10 | Низкие температуры до -60°C |
| М5 | 16ГС | 12Х18Н10Т | Слабоагрессивные среды |
| М6 | 09Г2С | 12Х18Н10Т | Слабоагрессивные среды при низких температурах |
| М7 | 16ГС | 10Х17Н13М2Т | Слабые кислоты |
| М8 | 09Г2С | 12Х18Н10Т | Химически активные среды, кислая нефть |
| М9 | 16ГС | 08Х22Н6Т | Хлориды, разбавленные щелочные растворы |
| М10 | 12Х18Н10Т | 12Х18Н10Т | Агрессивные среды НПЗ и нефтехимии |
| М11 | 10Х17Н13М2Т | 10Х17Н13М2Т | Хлориды, щёлочи повышенной концентрации |
| М12 | 10Х17Н13М2Т | 10Х17Н13М2Т | Концентрированные кислоты |
| М13 | 08Х22Н6Т | 08Х22Н6Т | Морская вода умеренной агрессивности |
| М14 | 06ХН28МДТ | 06ХН28МДТ | Серная и фосфорная кислоты |
| М15 | 09Г2С | Латунь Л68 | Конденсаторы пара (охлаждение водой) |
| М16 | 16ГС | Латунь Л68 | Конденсаторы пара, теплоэнергетика |
| М17 | 09Г2С | Сталь 10Г2 | Северные регионы, температуры до -60°C |
| М18 | 16ГС | Титан ВТ1-0 | Морская вода, хлориды высокой концентрации |
| М19 | 09Г2С | Титан ВТ1-0 | Морская вода, аммиачные среды |
| Б1 | Биметалл Ст3+12Х18Н10Т | 12Х18Н10Т | Экономичная замена М10 |
| Б2 | Биметалл 09Г2С+12Х18Н10Т | 12Х18Н10Т | Биметаллический вариант при низких температурах |
Для уникальных условий - плавиковая кислота, расплавленные соли, специальные технологические среды - изготавливаем аппараты по индивидуальному ТЗ. Конструкторский отдел подберёт исполнение бесплатно по опросному листу за 1-3 рабочих дня.
Производство и контроль качества
За годы работы выпустили тысячи аппаратов разной линейки кожухотрубчатого оборудования для НПЗ, химических предприятий и энергетики.
Комплектация и опции аппарата
Базовая комплектация включает корпус с трубным пучком, распределительную камеру, штуцеры входа и выхода рабочих сред, опоры. По запросу комплектуем дополнительными элементами:
- Перегородки межтрубного пространства — сегментные, дисковые, продольные
- Фланцевые штуцеры с ответными фланцами и крепежом
- Теплоизоляция корпуса под низкие или высокие температуры
- Антикоррозионное покрытие наружных поверхностей
- Площадки обслуживания и стремянки для обвязки
- Запасные трубные пучки в качестве ремкомплекта
Доставка теплообменного оборудования
Готовый аппарат поступает на объект полностью собранным и опрессованным. Доставляем по всей России и в страны СНГ автомобильным и железнодорожным транспортом.
Частые вопросы
Конструктивно холодильник и теплообменник идентичны - одинаковый кожух, трубный пучок, решётки. Разница в назначении: теплообменник передаёт тепло между двумя технологическими средами, холодильник специально предназначен для охлаждения одной среды другой (обычно водой или хладагентом). Маркировка отличается первой буквой: Т - теплообменник, Х - холодильник.
Все теплообменное оборудование производим по ТУ 3612-024-00220302-02. Документ регламентирует типоразмерный ряд, материальные исполнения и методы испытаний. На каждое изделие оформляем паспорт со ссылкой на ТУ.
Да, изготавливаем трубные пучки как ремкомплект. Производим по чертежам заказчика или по образцу старого пучка с обмерами на месте.
Да — удлинённые корпуса, нестандартные штуцеры, специальные материальные исполнения. Выполняем обратный инжиниринг по образцу или старому чертежу.
60–90 рабочих дней. Аппараты Ду 159–600 мм — за 30–60 дней.
Гладкие трубы 20×2, 25×2, 25×2.5 мм по ГОСТ 9941 и ГОСТ 8732. Профилированные — по запросу.
Да, бесплатно при подаче опросного листа. Инженер подберёт поверхность теплообмена, число ходов и диаметр труб.
